지하수 모델링을 위한
다양한 모델을 하나의 인터페이스에서 자유자재로!

현대 지하수 모델링 환경에 가장 적합한 빠른 속도와 직관성을 갖춘
범용 3차원 지하수 모델링 소프트웨어입니다.
영구 라이선스
견적요청
GMS는 지역의 특성화, 모델 개발, 후처리, 검정 및 시각화 기능을 포함하는 지하수 시뮬레이션의 전반적인 부분을 망라하는 기능을 제공합니다.
또한 다양한 데이터 형식 및 이미지를 가져올 수 있도록 제작되었습니다. TINs, Solids, 시추공 데이터, 2D/3D 지질도와 유한요소, MODFLOW 파일, 유한 차분 모델 등 수많은 파일 형식을 지원함에 따라 사용자의 목적에 맞게 활용할 수 있도록 지원합니다.
대표적인 기능으로 지하수 유동과 이송 모의, 다양한 현장 특성 반영, 누출과 사면 안정 모의, 강력한 3D 시각화 기능 등이 있습니다.

제품 소개

개념 모델 접근

· GMS 프로그램은 개념적 모델의 접근 방법을 개선하고 수십년에 걸쳐 다듬어졌습니다. 가장 빠르고 직관적인 지하수 모델링 소프트웨어로 자리매김한 GMS는 익숙한 요소(점, 호, 폴리곤)들을 사용하여 높은 수준의 표현을 제공하고 필요에 따라 모델을 쉽게 업데이트 및 변경할 수 있습니다.
· 단순한 기하학 및 경계 조건이 있는 모델의 경우 그리드 접근 방식을 사용하여 직접 값을 편집할 수도 있습니다

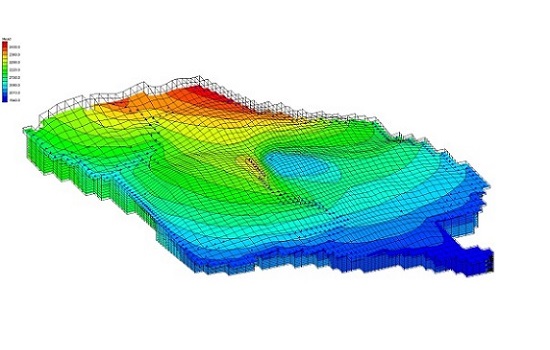

우수한 3D 시각화

· 실제 3D 모델과의 상호 작용
· 향상된 하드웨어 렌더링을 위한 최적화된 OpenGL 그래픽
· 렌더링을 통한 현실적인 사진 제공
· PPT 또는 웹세미나를 위한 애니메이션 생성
· 모델 위에 이미지 파일을 겹친 후 불투명도 제어

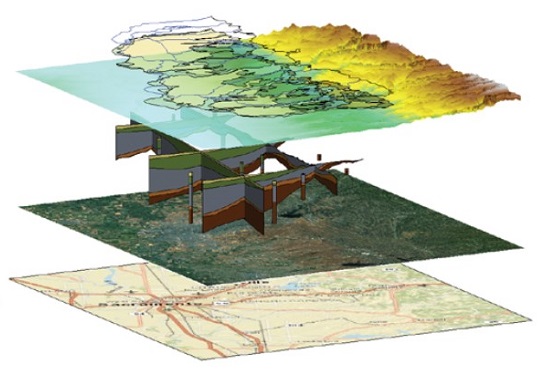

다양한 데이터소스 지원

· 시스템 상의 위치등록 및 투영도 지원을 포함하는 레스터 이미지
· 지형도 및 표고 데이터
· 층서학 및 지구물리학적 데이터를 포함하는 시추공 데이터
· 기본 및 Visual MODFLOW, Groundwater Vistas, PM Win의 MODFLOW 파일
· TerraServer와 같은 웹 데이터 서비스
· ArcGIS의 지형 데이터 및 Shape 파일
· DWG, DXF, DGN 형식을 포함한 CAD 파일
· 데카르트 좌표계 및 지리적 시스템을 포함한 전세계적인 투영도 지원
· 구분된 텍스트 파일 및 스프레드 시트에 대한 파일 가져오기 마법사


지하수 흐름 모델

· MODFLOW – 유한차분, 셀 중심 포화 흐름 모델로 정상 상태와 과도 분석 모두 수행 가능
· MODFLOW NWT – 셀의 Wet/Dry 문제 해결
· MODFLOW USG – 삼각형 직사각형 육각형 등의 다양한 격자 형식 처리
· MODFLOW LRG - 고해상도 격자 제공 및 모델 안정성 향상
· SEEP2D – 포화 및 불포화 상태의 흐름 모의


지하수 이송 모델

· MODPATH – 입자 궤적을 계산하는 입자 추적 모형
· MT3DMS – 흡착 분산 및 화학 반응을 위한 3D 이송 모델
· PHT3D – 다성분 이송 모델
· SEAWAT – 가변 밀도 용질과 열 이송을 동시에 모의
· RT3D – 다종 이송 반응 모델
· SEAM3D – MT3DMS 코드에 기반한 반응 이송 모델


그 외의 지하수 관련 모델

· MODAEM – 구성 요소 분석형 지하수 흐름 모델
· FEMWATER – 염분 침투 및 밀도 의존 오염물질 모델링
· FEFLOW – 용해 물질이나 열 이송의 유체 모의가 가능한 3D 모델
· UTEXAS – 사면 안정성 분석
· TOUGH2 – 비응축 가스 및 열의 결합 전달 모의

제품 특장점


3차원 환경의 지하수 프로그램

√ 향상된 하드웨어 렌더링(Open GL)
√ PPT 또는 웹 세미나를 위한 애니메이션 생성
√ 모델과 이미지 파일의 중첩

지하수 특별법에 적용

√ 지특법을 위한 프로그램
√ 점, 호, 다각형을 사용한 쉬운 모델링
√ 격자 방식으로 직접 값을 편집

다루기 쉬운 Pre-Processor

√ Map – Feature 객체로 무엇이든 쉽게
√ 유한요소망 – 자동화된 메쉬 생성과 편집
√ 지하공간 특성치 – TIN, Borehole을 입체로

다양한 데이터 소스

√ 지형 및 표고 데이터와 다양한 래스터 이미지
√ 명확한 시추공 데이터
√ 다종 MODFLOW 파일

우수한 표면 특성 표현

√ 횡단면 편집부터 고급 확률 통계까지

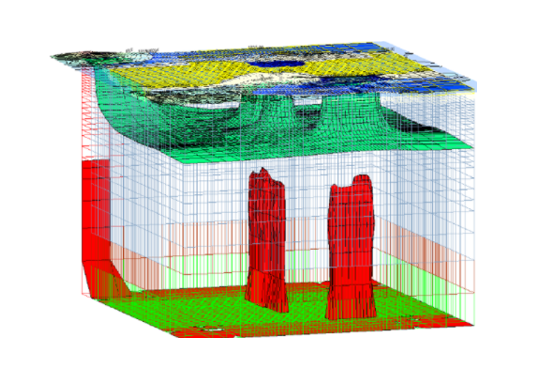

√ 3D 데이터에서 Plume 시각화
√ 지형 통계 – Kriging, IDW 등

사용하기 쉽고 다양한 레퍼런스

√ 사실적 렌더링을 위한 최적화된 그래픽
√ GIS 와 CAD 데이터 가져오기 / 내보내기
√ Wiki/Forum/Videos 기술자료 제공

제품 패키지

구성 모듈 및 모델


√ Core (3D Animation, Conceptual Modeling, Online Map, GIS, CAD Support, Annotation Tools)
√ MODFLOW (MODFLOW-LGR, ZoneBudget Utility, MODPATH, MT3DMS, MT3D-USGS)
√ Unstructured Grid (MODFLOW-USG, mod-PATH3DU, MODFLOW 6)
√ PEST Utility
√ MODFLOW-USG-Transport
√ Site Characterization (Geostatistics & Scatter Data, Subsurface Characterization, Stochastic Modeling, T-PROGS Utility)
Standard

구성 모듈 및 모델


√ MODFLOW Standard 패키지 포함
√ MODFLOW (RT3D, SEAWAT, PHT3D, SEAM3D)
√ Finite Element Mesh (FEFLOW, TOUGH2)
Pro

구성 모듈 및 모델


√ MODFLOW Pro 패키지 포함
√ SAMG Solver Std. & USG (Parallel)
√ MODAEM
√ Finite Element Mesh (FEMWATER, SEEP2D)

√ 그 외 기타 추가 모델
Complete

"메쉬나 그리드를 쉽게 만들고 경계 조건 값 또한
간단히 입력할 수 있어 무척 편리했으며, 모델 검토 기능까지 있어
모델링에 익숙하지 않은 저와 같은 사람도 쉽게 사용이 가능했습니다.”


- XMS 교육 프로그램 참가 수자원 엔지니어 -

다운로드

아래의 자료를 다운 받기 위해서는 회원가입이 필요합니다.

42페이지의 PDF로 구성된 좀 더 상세한 제품에 관한 소개자료를 다운받으실 수 있습니다.


소개자료 다운받기
평가판 준비중

기술자료

MODFLOW 모델링


MODPATH 모델링


MODFLOW 추계학적 모델링


MT3DMS를 사용한 열 전달 시뮬레이션
